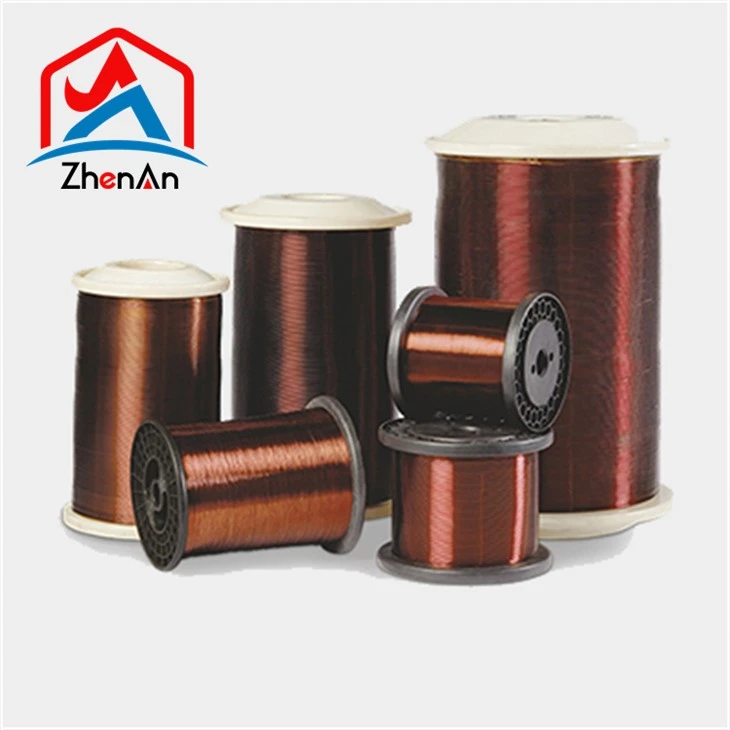

Geëmailleerde draad



Emailledraad, algemeen bekend als magneetdraad, is een draad die is bedekt met een dunne laag emaille-isolatie. Deze draad is cruciaal in verschillende elektrische en elektronische toepassingen vanwege het vermogen om elektrische stromen te geleiden terwijl het strak in spoelen is gewikkeld zonder kortsluiting te veroorzaken.



Soorten geëmailleerde magneetdraad
Geëmailleerde draad wordt gecategoriseerd op basis van het type emaille-isolatie dat wordt gebruikt. Elk type biedt specifieke eigenschappen die geschikt zijn voor verschillende toepassingen:



• Met polyurethaan geëmailleerde draad: staat bekend om zijn uitstekende soldeerbaarheid, waardoor u eenvoudig verbindingen kunt maken zonder dat u de isolatie hoeft te verwijderen.
• Geëmailleerde draad van polyester en polyesterimide: biedt een goede thermische weerstand en mechanische sterkte, geschikt voor toepassingen met hogere temperaturen.
• Geëmailleerde draad met polyamide-imide: Biedt uitstekende thermische en chemische bestendigheid, ideaal voor gebruik onder extreme omstandigheden.
• Geëmailleerd polyimidedraad: staat bekend om zijn superieure thermische stabiliteit en bestendigheid tegen oplosmiddelen en straling, waardoor het geschikt is voor gebruik in de lucht- en ruimtevaart en speciale elektronica.







Categorie geëmailleerde draad	Thermisch niveau	Prestatie	Standaard	Experimentele basis
Polyvinylacetaal/Zelfklevende acetaal QQ/QQN	120	Goede weerstand tegen transformatorolie en krassen. Uitstekende flexibiliteit en hechting, en goede hydrolysebestendigheid. Naast de eigenschappen van acetaaldraad kan de kleefkracht van het product worden versterkt door verhitting.	GB/T 7095.2-2008 IEC-60317-18:2004 GB/T 6758.1-2007 IEC-60851-5	NL/T 4074 NL EN 60851 NL/T 4074 NL EN 60851
Polyester Vraag en antwoord	130	Hoge mechanische sterkte, goede krasbestendigheid. Goede elektrische prestaties.	GB/T 7095.2-2008 IEC-60317-11:2005	NL/T 4074 NL EN 60851
Gemodificeerd polyester Vraag Z(G)	155	Goede schokbestendigheid. Hoge mechanische sterkte, goede elektrische bestendigheid en oplosmiddelbestendigheid.	GB/T 7095.3-2008 IEC60317-16:1990	NL/T 4074 NL EN 60851
Polyesterimide QZY	180	Hittebestendigheid, goede chemische oplosmiddelbestendigheid en hitteschokbestendigheid	GB/T 7095.4-2008 IEC60317-28:1990	NL/T 4074 NL EN 60851
Composietlaag van polyesterimide/polyamideimide V(ZY/XY)	200	Goede uitgebreide eigenschappen, zoals koelmiddelbestendigheid, oplosmiddelbestendigheid en stralingsbestendigheid	GB/T 7095.6-2008 IEC60317-29:1990	NL/T 4074 NL EN 60851
Polyamide-imide QXY	220	Goede bestendigheid tegen chemische oplosmiddelen	NL/T 7095.1	NL/T 4074 NL EN 60851



als volgt:

C1Rp0.2(>100~180)N/mm²,C2Rp0.2(>180~220)N/mm²,C3Rp0.2(>220~260)N/mm².



Wij kunnen produceren volgens de technische specificaties van de klant.

Model	Naam	Productiespecificatie scope
QQB	120 acetaal / zelfklevende acetaal geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
QZB	130 polyester geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
QZ(G)B	155 gemodificeerde polyester geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
QZYB	180 polyesterimide geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
QYB	220 polyamide imide geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
Q(ZY/XY)B	200 polyesterimide / polyamide-imide geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M
QQBN	120 zelfklevende polyvinylacetaal geëmailleerde platte draad	A:0.80-5.60mm B:2.00-16.00M

Verffilm	Dikte van de isolatielaag van de verf: δ mm
Klasse 1	{{0}}.06 Kleiner dan of gelijk aan δ Kleiner dan of gelijk aan 0,11
Graad 2	{{0}}.12 Kleiner dan of gelijk aan δ Kleiner dan of gelijk aan 0,17



Verffilm	Min. doorslagspanningswaarde (effectieve waarde): V
	Kamertemperatuur	Hoge temperatuur
Klasse 1	1000	750
Graad 2	2000	1500



Toepassingen

• Transformatoren: Worden gebruikt om spoelen in transformatoren te wikkelen, waardoor een efficiënte overdracht van elektrische energie tussen circuits mogelijk wordt via elektromagnetische inductie.
• Motoren: Elektromotoren gebruiken geëmailleerd draad om de stator- en rotorspoelen te wikkelen, waardoor de magnetische velden ontstaan ​​die nodig zijn voor de werking.
• Inductoren: Inductoren maken gebruik van geëmailleerde draadspoelen om energie op te slaan in een magnetisch veld wanneer er elektrische stroom doorheen stroomt.
• Luidsprekers: In luidsprekers wordt geëmailleerd draad gebruikt in de spreekspoel, die samenwerkt met het magnetische veld om geluid te produceren.
• Harde schijven: worden gebruikt in de lees-/schrijfkoppen en actuatoren en zorgen voor de benodigde magnetische velden voor het opslaan en ophalen van gegevens.
• Elektromagneten: Onmisbaar voor het maken van elektromagneten die in verschillende apparaten worden gebruikt, waaronder relais, solenoïden en sensoren.











V: In welke producten kan het geëmailleerde aluminiumdraad gebruikt worden?
A:1. Hoogfrequenttransformator, gewone transformator;

2. inductie, elektromagnetische spoel;

3. motoren, waaronder huishoudmotoren, diverse micromotoren en compressoren, die hogere milieueisen stellen;

4. speciale elektromagnetische draad voor geluidsspoel en optische aandrijving;

5. elektromagnetische draad voor display-afbuigspoel;

6. elektromagnetische draad voor ontmagnetiseringsspoel.

V: Hoe zit het met het pakket?
A:We gebruiken meestal papier of bubbelfolie om de draad, en een of twee spoelen in de doos. Afhankelijk van de grootte van de spoel om te beslissen.

V: Hoe zit het met de productiecapaciteit van uw bedrijf?
A: Wij beschikken over 32 machines die zich richten op geëmailleerd draad en ongeveer 30.000 vierkante meter voorraad.

V: Hoe kunnen wij uw kwaliteit controleren?
A: Wij kunnen u voldoende productmonsters sturen om te testen, en mijn bedrijf zal een video van de draadtest en een testrapport verstrekken.
